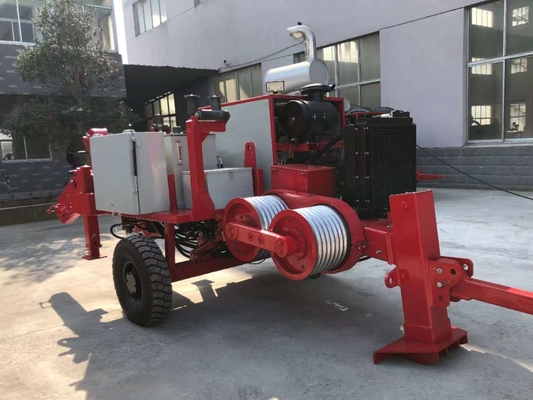

220 kilovolts 9 d'équipement 90kn de Ton Overhead Cable Tensioner Stringing

Équipement de câblage à tension

Cette machine permet la tension de câblage d'un conducteur à double faisceau de 500 mm2 ou moins dans les zones montagneuses et vallonnées, d'un conducteur à double faisceau de 630 mm2 ou moins dans les terres plates,d'un seul conducteur de 720 mm2 dans divers terrains; en outre, il peut être utilisé pour le câblage de traction du câble optique OPGW ou ADSS et du câble de transport 220 kV sur divers terrains.

Équipement de câblage à tensionCaractéristiques

Le diamètre de la roue: 540 mm

Nombre de rainures: 8

Diamètre maximal de la corde: 21 mm

Diamètre maximal du rouleau de corde: 1400 mm

Poids total: 4350 kg

Dimension totale (longueur*largeur*hauteur): 4500*2100*2450 mm

Équipement de câblage à tension Caractéristiques

Le diamètre de la roue: 540 mm

Nombre de rainures: 8

Diamètre maximal de la corde: 21 mm

Diamètre maximal du rouleau de corde: 1400 mm

Poids total: 4350 kg

Dimension totale (longueur*largeur*hauteur): 4500*2100*2450 mm

Moteur de l'équipement de câblage de ligne aérienne

Diesel 118 kW ((158 ch) Euro II, cycle à 4 temps, turbocompressé

Système de refroidissement: liquide

Système électrique: 24V

Équipement de câblage de ligne aérienne Transmission hydraulique

Circuit hydraulique fermé pour une variation de vitesse de pas en pas moins dans les deux directions de rotation. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Équipement de câblage de ligne aérienne Configuration principale

Moteur: Cummins

pompe hydraulique: Rexroth allemand

Moteur principal: Rexroth allemand

réducteur de vitesse: Rexroth allemand

Moteur de levage à support de queue: American Eton

Compteur hydraulique: WIKA allemand

Le gestionnaire: Rexroth allemand

Configuration

Dynamomètre hydraulique avec réglage du point de réglage et commande automatique de la traction maximale

Système hydraulique de refroidissement par huile

Instruments de commande pour système hydraulique et moteur diesel

À bord, enrouleur à rouleaux avec vent à niveau automatique, adapté aux modes de rouleaux standard 1100 et 1400

Stabilisateur hydraulique avant

Point de raccordement à la terre

Dispositifs supplémentaires

Système d'éclairage de la remorque

Serre à câbles hydrauliques pour le changement de bobine

Rouleau à guides pivotants

Trailer pour remorquer à une vitesse maximale de 30 km/h

Arbre supplémentaire

Compteur numérique de vitesse et de compteur (frais supplémentaires)

Dispositifs supplémentaires

Le châssis est équipé de frein, de feux arrière et de boue, avec un élévateur à point unique pour permettre le levage avec une grue.

Les télécommandes par câble et radio remplacent toutes les commandes du panneau de la machine.

Diagnostic à distance par réseau GSM avec modem GPS, Système de synchronisation

Système hydraulique de commande du support de tambour avec accouplement à action rapide à face plane

Système hydraulique auxiliaire (700/1000 bar) pour outil de pressage électrique

Boîte à outils verrouillable, appareil de maintien du kit de tuyau, plaque de mise à la terre, isolation acoustique

Huile hydraulique biodégradable, indicateur de tension admissible, alarme de surcharge, trousse de premiers secours

Manuel d'entretien de l'atelier du constructeur, en anglais
